名称： ZJHP精小型气动薄膜单座调节阀
类别： 气动调节阀
型号： ZJHP
口径： DN15～200mm
压力： 1.6-6.4MPa
材质： WCB 304 316 316L
  产品详细介绍
ZJHP精小型气动薄膜单座调节阀
概述
ZJHP精小型气动薄膜单座调节阀，由气动薄膜多弹簧执行机构和精小型单座阀组成。多弹簧执行机构高度低、重量轻、装备简便，精小型阀体结构紧凑、流道通畅,具有较大的流量系数。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
技术参数和性能
阀体
型式
直通单座铸造球型阀
公称通径
20、25、32、40、50、65、80、100、125、150、200mm
公称压力
PN1.6、4.0、6.4MPa
法兰标准
JB/T79.1-94、79.2-94等
材料
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式
螺栓压紧式
填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
结构形式

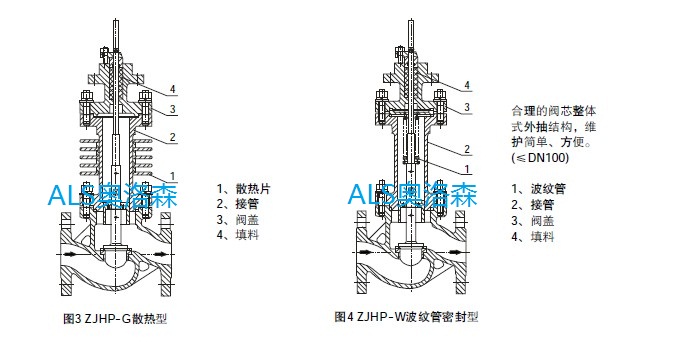

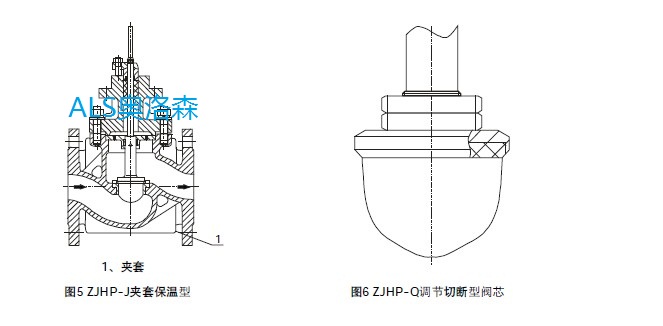

(详见图1~图5)
阀内组件
阀芯型式
单座柱塞型阀芯
流量特性
等百分比特性和线性特性
材料
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
执行机构
型式
ZHA/B多弹簧簿膜执行机构
型号
ZHA/B-22
ZHA/B-23
ZHAB-34
ZHA/B-45
ZHA/B-56
有效面积cm2
350
350
560
900
1400
行程mm
10、16
25
40
40、60
100
弹簧范围Kpa
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
项目
不带定位器
带定位器
基本误差%
±5.0
±1.0
回差%
≤3.0
≤1.0
死 区%
≤3.0
≤0.4
始终点偏差%
气开
始点
±2.5
±1.0
终点
±5.0
±1.0
气关
始点
±5.0
±1.0
终点
±2.5
±1.0
额定行程偏差%
≤2.5
泄 露 量l/h
0.01%×阀额定容量
可调范围R
30:1
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
阀座直径dN(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
额定流量系数Kv
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
额定行程L(mm)
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
额定行程(mm)
10
16
25
40
60
执行机构型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45



允许压差
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
阀座直径dN(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
执行机构
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
作用
方式
气源
压力
(Kpa)
弹簧
范围
(Kpa)
允许压差
气关
140
20~100
6.4
6.19
3.96
2.23
2.14
0.87
0.56
0.35
0.34
0.22
0.14
0.15
0.1
0.06
250
20~100
6.4
6.4
6.4
6.4
6.4
5.68
3.64
2.3
2.21
1.43
0.91
0.95
0.66
0.37
400
40~200
6.4
6.4
6.4
6.4
6.4
6.4
5.04
3.18
3.06
1.98
1.26
1.32
0.92
0.52
气开
140
20~100
4.46
3.09
1.98
6.4
0.7
0.44
0.28
0.18
0.17
0.11
0.07
0.07
0.05
0.03
250
40~200
6.4
6.4
5.94
1.16
2.14
1.31
0.84
0.53
0.51
0.33
0.21
0.22
0.15
0.09
400
80~240
6.4
6.4
6.4
3.34
4.99
3.05
1.95
1.25
1.18
0.78
0.5
0.51
0.36
0.21

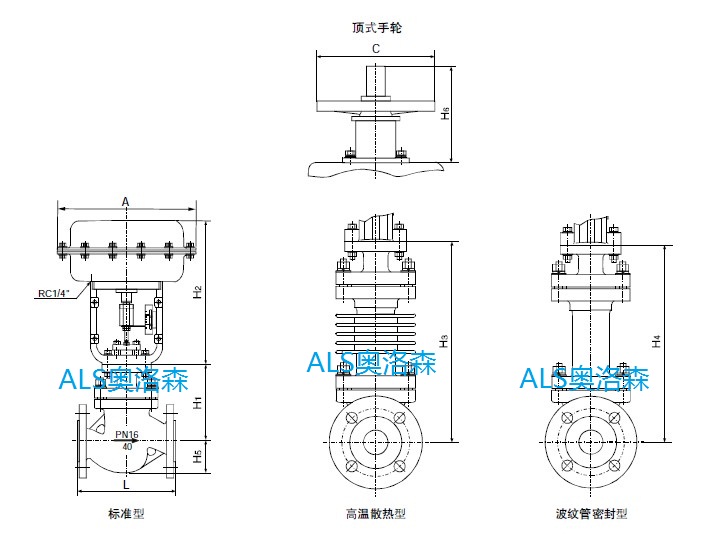

外形尺寸（mm）及重量

公称通径
20
25
32
40
50
65
80
100
125
150
200
L
PN16/40
181
184
220
222
254
276
298
352
410
451
600
PN64
206
210
251
251
286
311
337
394
457
508
650
A
285
285
285
285
285
360
360
360
470
470
470
H1
PN16/40
128
128
152
152
160
205
205
208
273
330
364
PN64
140
140
160
160
180
210
210
220
290
340
370
H2
298
298
298
298
298
380
380
380
510
510
510
H3
PN16/40
208
208
224
228
228
334
334
342
408
453
482
PN64
220
220
240
240
240
350
350
360
420
470
500
H4
238
338
402
402
405
627
628
635
698
702
728
H5
PN16/40
53
58
68
73
80
90
98
108
123
140
168
PN64
63
68
75
83
88
100
105
125
148
170
203
C
220
220
220
220
220
270
270
270
320
320
320
H6
180
180
180
180
180
236
236
236
310
310
310
重量(kg)
PN16/40
21
22
24
32
38
62
67
83
132
160
245
PN64
24
25
30
42
52
78
82
102
170
190
285
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。
      2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

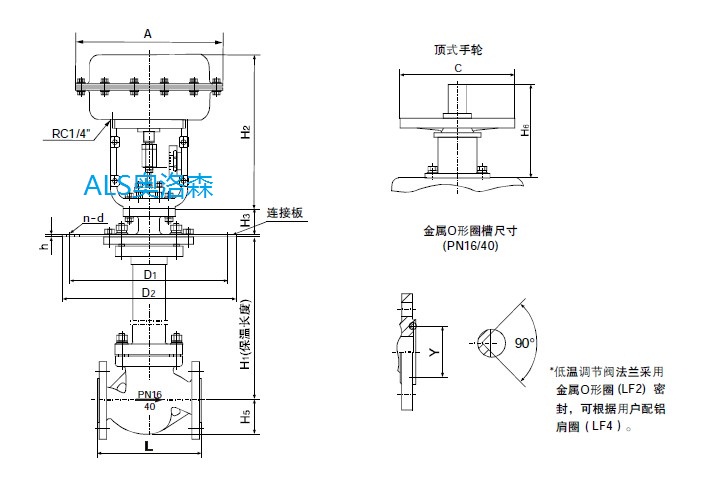

公称通径DN
20
25
32
40
50
65
80
100
125
150
200
L
PN16/40
181
184
220
222
254
276
298
352
410
451
600
PN64
206
210
251
251
286
311
337
394
457
508
650
A
285
285
285
285
285
360
360
360
470
470
470
H1
700
700
700
700
700
700
700
700
700
700
700
H2
298
298
298
298
298
380
380
380
510
510
510
H3
88
88
88
88
88
94
94
94
110
110
110
H5
PN16/40
53
58
68
73
80
90
98
108
123
140
168
PN64
63
68
75
83
88
100
105
125
148
170
203
D1
PN16/40
230
230
250
270
305
342
375
430
490
556
665
PN64
270
270
305
342
375
430
490
556
665
665
765
D2
PN16/40
310
310
335
355
390
430
465
520
585
660
770
PN64
355
355
390
430
465
520
585
600
770
770
890
h
15
15
15
15
15
18
18
18
20
20
20
n-d
PN16/40
8-12
8-12
8-12
8-14
8-14
10-14
10-14
12-16
14-16
16-16
18-16
PN64
8-14
8-14
8-14
10-14
10-14
12-16
14-16
16-16
18-16
18-16
18-16
Y
45
45
60
65
75
90
104
135
165
195
245
C
220
220
220
220
220
270
270
270
320
320
320
H6
180
180
180
180
180
236
236
236
310
310
310
重量(kg)
40
48
52
60
68
90
105
143
210
282
315
注：1、保温长度以700mm为例，表中重量为PN16数据，也可安装侧装式手轮。
      2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

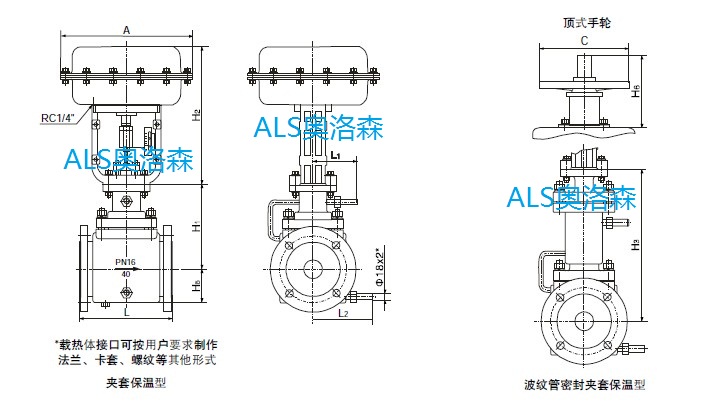

公称通径
20
25
32
40
50
65
80
100
125
150
200
L
181
184
220
222
254
276
298
352
410
451
600
A
285
285
285
285
285
360
360
360
470
470
470
H1
152
152
177
177
183
221
221
230
315
355
385
H2
298
298
298
298
298
380
380
380
510
510
510
H3
220
220
240
240
240
350
350
360
420
470
500
H5
75
81
89
95
109
121
133
146
160
180
210
L1
101
101
108
108
108
123
123
123
140
140
140
L2
126
126
126
130
141
156
170
180
200
220
265
C
220
220
220
220
220
270
270
270
320
320
320
H6
180
180
180
180
180
236
236
236
310
310
310
法兰规格DN
40
40
50
65
80
100
125
150
200
250
300
重量(kg)
26
27
35
44
56
84
88
109
185
202
305
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。
      2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
