DHTSW电动波纹管密封单座调节阀，阀芯采用上导向结构，阀结构紧凑，有呈Ｓ流线型的通道，使其压降损失小、流量大, 可调范围广, 流量特性精度高,符合IEC534-1-1976标准。上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。
调节阀的泄漏量符合ANSIBl6.104标准。
产品符合GB/T4213-92、JB/T7387-94 。
技术参数和性能
阀体
|
型式 |
直通单座铸造球型阀 |
|
公称通径 |
40、50、65、80、100、125、150、200mm |
|
公称压力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
|
连接型式 |
法兰连接 |
FF、RF、RJ、LG、沟槽型、嵌入型 |
|
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、JB79-59等 |
|
焊接连接 |
嵌接焊SW（40～50mm）、对接焊BW（65～200mm） |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
常温型(P) |
-17～+230℃ |
|
伸长I型(EI) |
+230～+566℃ |
|
伸长II型(EII) |
-100～-45℃ |
|
注：工作温度不准超过各种材料的允许范围。 |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
|
|
|
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性, 线性特性， 注：整体式和分离式套筒应根据公称通径、材料和工作温度而定。 |
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、钛和耐腐蚀合金等 |
|
波纹管材料 |
1Cr18Ni9Ti、00Cr17Ni14Mo2 |
执行机构
|
型式 |
DKZ系列电动执行机构、361L系列电子式电动执行机构、
SKZ系列电子式电动执行机构、PSL系列电子式电动执行机构 |
|
输入信号 |
DKZ执行机构 |
Ⅱ型0～10mA·DC（输入电阻200Ω）；Ⅲ型4～20mA·DC（输入电阻250Ω） |
|
361L执行机构 |
4～20mA·DC或1～5V（输入电阻250Ω） |
|
SKZ执行机构 |
4～20mA·DC或1～5V DC |
|
PSL执行机构 |
4～20mA·DC |
|
电源电压 |
DKZ执行机构 |
220V，50Hz |
|
361L执行机构 |
220V，50/60Hz |
|
SKZ执行机构 |
单相控制220V·50Hz， |
|
PSL执行机构 |
单相控制220V·50Hz； 三相控制380V，50Hz |
|
手动机构 |
DKZ执行机构：手轮； 361L执行机构: 离合式； SKZ执行机构: 手轮； PSL执行机构: 手轮 |
阀作用型式
电关式(B)；电开式(K)
性 能
|
回差 |
配DKZ执行机构为1.5%； |
|
配361L执行机构为2%； |
|
配SKZ执行机构为1%； |
|
配PSL执行机构为1% |
|
基本误差 |
配DKZ执行机构为±2.5%； |
|
配361L执行机构为±2%； |
|
配SKZ执行机构为±1.5%； |
|
配PSL执行机构为±1% |
|
注：采用标准的V型聚四氟乙烯填料 |
|
泄漏量 |
金属阀座: 小于阀额定容量的0.01%，符合ANSI B16.104-1976 II级； 软阀座: 小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级 |
|
可调范围 |
50:1 |
Cv值和行程(LV)
|
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
阀座直径 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
额定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
650 |
|
额定行程 |
25 |
38 |
50 |
75 |

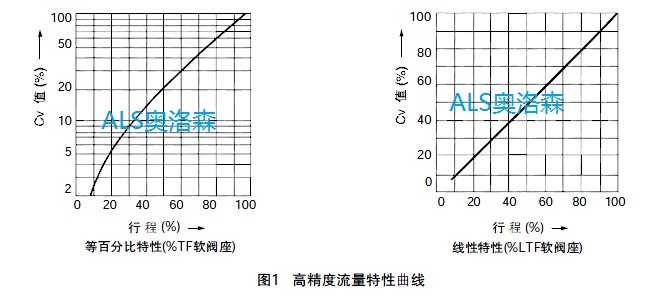

流量特性
典型的流量特性曲线
法兰距(mm)
|
公称
通径 |
A |
|
ANSI 125 FF
PN1.6 RF
JIS 10K FF RF
ANSI 150 |
JIS 16K RF |
ANSI 300 RF JIS20、30K RF
JIS 30K RF |
ANSI 600 RF JIS 40K RF PN6.4 |
JIS 16K
沟槽型
嵌入型 |
JIS 20K
沟槽型
嵌入型 |
JIS 30K
沟槽型
嵌入型 |
JIS 40K
沟槽型
嵌入型 |
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
|
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
|
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
|
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
|
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
|
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
|
公称
通径 |
A |
|
ANSI 150
RJ |
ANSI 300
RJ |
ANSI 600
RJ |
ANSI 300
LG |
ANSI 600
LG |
ANSI 150
SW、BW |
JANSI 150、600 SW、BW |
|
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
|
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
|
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
|
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
|
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
|
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
|
200 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |
外形尺寸(mm)
|
公称
通径 |
执行机构 |
H |
C |
ΦB |
E |
|
常温型
(P) |
伸长I型
(EI) |
伸长II型
(EII) |
伸长III型
(EIII ) |
|
40 |
DKZ-310 |
837 |
992 |
1117 |
1357 |
460 |
56 |
70 |
|
361LSA-20 |
556 |
721 |
836 |
1076 |
225 |
56 |
70 |
|
SKZ-310 |
837 |
992 |
1117 |
1357 |
460 |
56 |
70 |
|
PSL202 |
634 |
804 |
919 |
1184 |
/ |
/ |
70 |
|
50 |
DKZ-310 |
837 |
1007 |
1122 |
1362 |
460 |
56 |
80 |
|
361LSA-20 |
556 |
726 |
841 |
1081 |
225 |
56 |
80 |
|
SKZ-310 |
837 |
1007 |
1122 |
1362 |
460 |
56 |
80 |
|
PSL202 |
639 |
809 |
919 |
1184 |
/ |
/ |
80 |
|
65 |
DKZ-410 |
935 |
1115 |
1240 |
1490 |
460 |
65 |
88 |
|
361LSA-50 |
726 |
906 |
1031 |
1281 |
255 |
65 |
88 |
|
SKZ-410 |
935 |
1115 |
1240 |
1490 |
460 |
65 |
88 |
|
PSL204 |
674 |
844 |
997 |
1227 |
/ |
/ |
88 |
|
80 |
DKZ-410 |
940 |
1125 |
1260 |
1496 |
460 |
65 |
98 |
|
361LSA-50 |
731 |
916 |
1051 |
1286 |
255 |
65 |
98 |
|
SKZ-410 |
940 |
1125 |
1260 |
1496 |
460 |
65 |
98 |
|
PSL204 |
680 |
860 |
1010 |
1231 |
/ |
/ |
98 |
|
100 |
DKZ-410 |
970 |
1230 |
1275 |
1510 |
460 |
65 |
113 |
|
361LSA-50 |
761 |
1251 |
1341 |
1656 |
255 |
65 |
113 |
|
SKZ-410 |
970 |
1230 |
1275 |
1510 |
460 |
65 |
113 |
|
PSL204 |
707 |
907 |
1012 |
1247 |
/ |
/ |
113 |
|
150 |
DKZ-410 |
1128 |
1388 |
1593 |
1728 |
460 |
80 |
170 |
|
361LSA-50 |
886 |
1146 |
1351 |
1486 |
255 |
80 |
170 |
|
SKZ-410 |
1128 |
1388 |
1593 |
1728 |
460 |
80 |
170 |
|
PSL208 |
828 |
1063 |
1298 |
1443 |
/ |
/ |
170 |
|
200 |
DKZ-510 |
1310 |
1570 |
1801 |
1930 |
460 |
90 |
220 |
|
361LSA-99 |
1253 |
1513 |
1743 |
1873 |
310 |
90 |
220 |
|
SKZ-510 |
1310 |
1570 |
1801 |
1930 |
460 |
90 |
220 |
|
PSL208 |
963 |
1223 |
1453 |
1583 |
/ |
/ |
220 |
|
