ZMABP气动薄膜单座调节阀
概述
ZMABP气动薄膜单座调节阀，由气动薄膜多弹簧执行 机构和单座阀组成。
用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。
适用于对泄露量要求严格、阀前后压差低及有一定粘度 和含少量纤维介质的场合。
技术参数和性能
阀体
|
型式 |
直通单座铸造球型阀 |
|
公称通径 |
20、25、32、40、50、65、80、100、125、150、200mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
结构形式 |

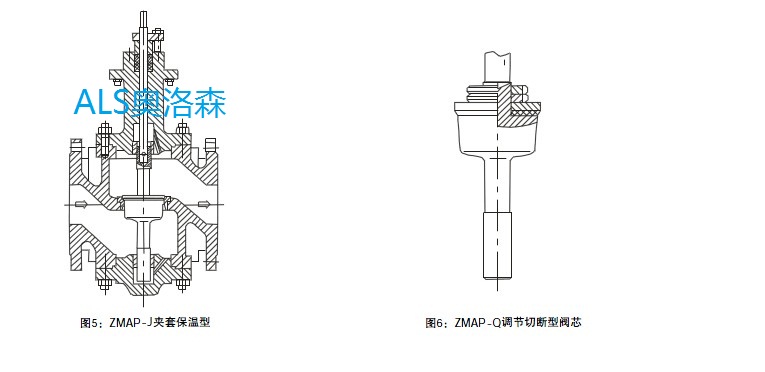

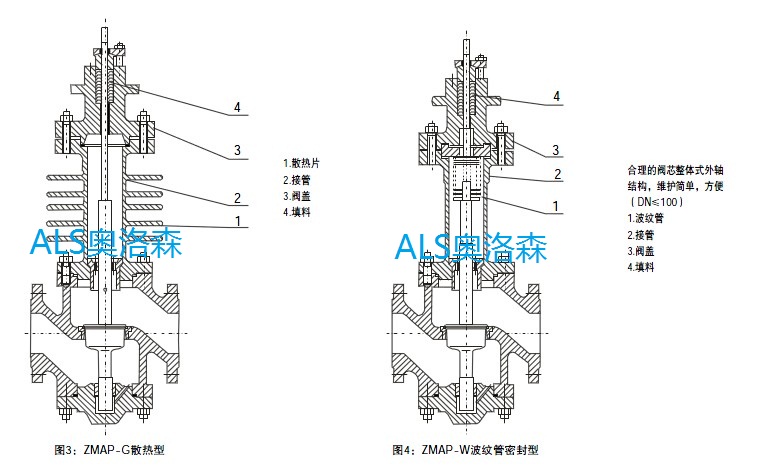

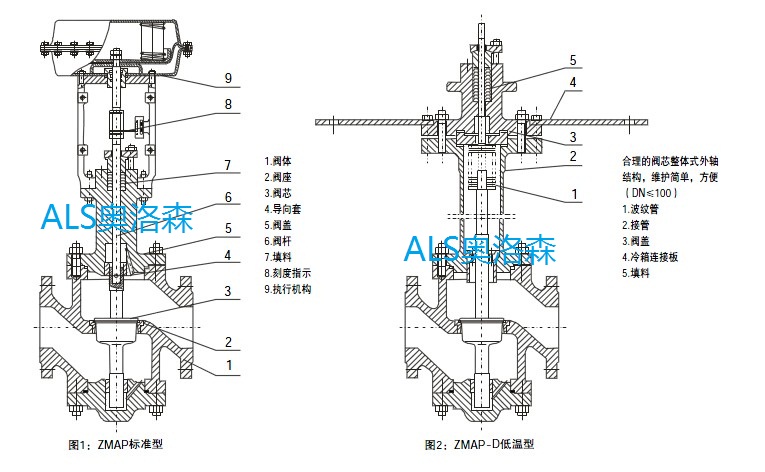

(详见图1~图5) |
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
执行机构
|
型式 |
ZHA/B多弹簧簿膜执行机构 |
|
型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围Kpa |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
项目 |
不带定位器 |
带定位器 |
|
基本误差% |
±5.0 |
±2.5 |
|
回差% |
≤3.0 |
≤1.0 |
|
死 区% |
≤3.0 |
≤0.4 |
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|
终点 |
±5.0 |
±1.0 |
|
气关 |
始点 |
±5.0 |
±1.0 |
|
终点 |
±2.5 |
±1.0 |
|
额定行程偏差% |
≤2.5 |
|
泄 露 量l/h |
0.01%×阀额定容量 |
|
可调范围R |
30:1 |
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
1.2 |
2 |
3.2 |
5 |
8 |
13 |
22 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
|
配用执行机构型号 |
|
|
|
|
|
允许压差(MPa) |
5.2 |
3.6 |
2.4 |
1.3 |
0.78 |
0.54 |
0.49 |
0.29 |
0.29 |
0.2 |
0.12 |
0.12 |
0.078 |
0.05 |
注：1、允许压差确定依据:）标准弹簧20-100KPa；2）阀关闭P2=0； 3）流向为底进高出；
2、对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。

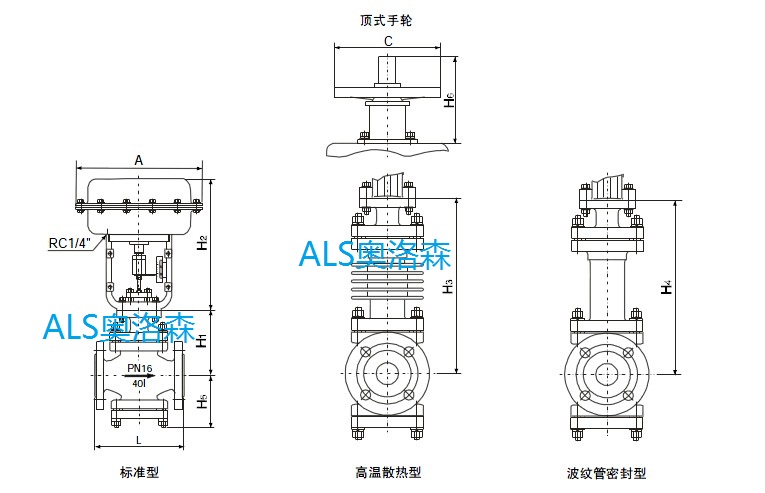

外形尺寸
|
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
640 |
720 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
750 |
|
A |
|
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
|
H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
|
|
|
PN64 |
165 |
175 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
|
|
|
H2 |
|
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
|
|
H3 |
PN16/40 |
235 |
247 |
256 |
268 |
364 |
384 |
394 |
465 |
470 |
540 |
|
|
|
PN64 |
245 |
265 |
268 |
278 |
381 |
390 |
400 |
470 |
485 |
540 |
|
|
|
H4 |
PN16/40 |
364 |
425 |
430 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
|
|
|
PN64 |
364 |
425 |
435 |
450 |
665 |
690 |
700 |
750 |
750 |
795 |
|
|
|
H5 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
440 |
475 |
|
C |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
|
|
H6 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
|
|
重量(kg) |
PN16/40 |
26 |
28 |
37 |
43 |
67 |
71 |
88 |
136 |
168 |
260 |
|
|
|
PN64 |
30 |
35 |
47 |
58 |
84 |
88 |
109 |
179 |
202 |
305 |
|
|
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
|
