概述
ZLF-16型自立式平衡阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统流量不变的阀门，并具有流量指示，调节方便，适用于供热空调等非腐蚀性介质的流量控制。运行前一次调节，即可使系统流量自动恒定在要求的设定值。
主要技术参数
|
型号 |
公称压力 |
壳体试验压力 |
适用介质 |
介质温度 |
|
ZLF-16 |
1.6MPa |
2.4MPa |
水、油等非腐蚀性液体 |
0～100℃ |

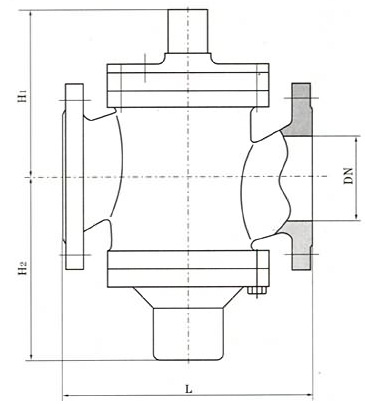

主要外型尺寸（法兰连接PN1.6MPA按JB/T79-94标准）
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
备注 |
|
L |
110 |
110 |
115 |
160 |
200 |
215 |
230 |
275 |
290 |
310 |
350 |
430 |
520 |
635 |
670 |
DN15～25为螺纹连接 |
|
H1 |
72 |
72 |
81 |
108 |
138 |
138 |
143 |
170 |
193 |
208 |
254 |
289 |
325 |
357 |
372 |
|
H2 |
70 |
70 |
74 |
91 |
147 |
147 |
154 |
189 |
211 |
227 |
260 |
303 |
367 |
430 |
495 |
|
流量控制范围M3/h |
0.1～1 |
0.1～1.5 |
0.2～2 |
0.5～4 |
1～6 |
2～10 |
3～15 |
5～25 |
10～35 |
15～50 |
30～80 |
40～180 |
100～300 |
150～500 |
200～700 | |
