产品用途
JD745X 型 PN10~PN25 多功能水泵控制阀安装在有高层建筑给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。
性能规范
|
公称压力 |
PN:1.0、1.6、2.5MPa |
|
公称通径 |
隔膜式：DN40～450mm、活塞式：DN500～1600mm |
|
适用介质 |
水 |
|
法兰标准 |
GB/T 17241.6-1998、GB/T 9113.1-2000 |
|
适用温度 |
0~80℃ |
|
试验标准 |
JB/T9092、GB/T 13927 |
产品特点
1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生
2、操作方便。只需操作水泵电机启闭按钮，阀门即按照水泵操作规程实现自动开闭
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻
主要外形和连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
|
H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1188 |
1218 |
1256 |
1600 |

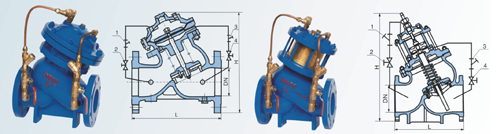

结构图片
安装示意图
|
