产品用途
700X 型 PN10~PN25 水泵控制阀安装于水泵出水口处，在水泵停止运转前，先行关闭主要阀到90%左右，当水泵停止运转时，再次关闭剩余的10%，可有效地保护水泵，防止水锤、水击声以及水泵倒转。
产品特点
1、水泵控制阀呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声
2、防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转
3、使用寿命长，安装、维修方便
4、适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统
性能参数
|
型号 |
700X-10 |
700X-16 |
700X-25 |
|
工作压力（MPa） |
1.0 |
1.6 |
2.5 |
|
适用温度（℃） |
0～80 |
|
适用介质 |
水 |
|
材料 |
阀体、阀盖 |
铸铁 |
|
阀杆 |
铬不锈钢 |
|
阀座、阀盘 |
青铜 |
|
膜片 |
丁晴橡胶 |
主要外形和连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
160 |
180 |
200 |
270 |
310 |
320 |
370 |
430 |
480 |
525 |
580 |
635 |
|
H |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |
结构图片

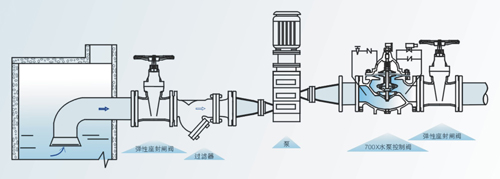

安装示意图
|
