现在的位置：首页--产品总汇--无分类--定水位阀 |
|
 |
名称： |
定水位阀 |
|
| 类别： |
无分类 |
| 型号： |
D100D/D400D |
| 口径： |
DN20～450mm |
| 压力： |
1.0～2.5MPa |
| 材质： |
铸铁 WCB |
|
| 产品详细介绍 |
产品用途
D100D-10、D400D-16、D400D-25 型定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由浮球控制，当液面达到设定高度时阀门通过相关结构将信号传递给水泵，水泵停止供水；当液面底于设定位置时水泵自动供水。该阀动作平稳，有效防止开泵水锤和停泵水锤的产生。避免管道产生过高的压力。适用于水箱、水塔的自动供水系统。
性能参数
|
型号 |
D100D-10 |
D400D-16 |
D400D-10Q |
D400-16Q |
|
工作压力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
适用温度（℃） |
≤70 |
|
适用介质 |
清水 |
|
材料 |
阀体、阀盖 |
灰铸铁 |
球墨铸铁 |
|
弹簧阀杆 |
不锈钢 |
|
密封面 |
丁晴橡胶铜合金 |
|
膜片 |
尼龙强化丁晴橡胶 |
主要外形和连接尺寸
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
395 |
622 |
698 |
787 |
914 |
978 |
|
H |
212 |
212 |
212 |
265 |
265 |
310 |
350 |
460 |
520 |
570 |
695 |
780 |
905 |
1025 |
1080 |
1030 |
|
H1 |
179 |
179 |
179 |
210 |
210 |
215 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
735 |
735 |

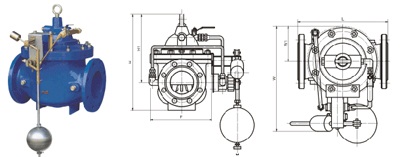

结构图片
安装示意图
|
|
| |
|
|
|
|
