名称: 对夹双瓣旋启式止回阀
类别: 止回阀
型号 H76W/H
口径: DN50~1200mm
压力 1.0-25.0MPa
材质: WCB 304 316 316L
  产品详细介绍
对夹双瓣旋启式止回阀
产品特点
1、水锤压力小、阀瓣行程短、且有弹簧辅助关闭、关阀速度快。H76W与H76H型的水锤压力只有H44H型的1/2—1/5。
2、结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利,并能大量节约材料、降低造价。H76型的结构长度只有H44H 的1/4~1/10;H76型的重量只有H44型的l/4~1/10;流体阻力小,流体阻力系数为2.6~0.7,随着阀门口径的增大,流体组力系数减 小。
3、可水平安装或垂直安装,重量轻.不必为阀门设置支座。
4、开启压力很小,阀瓣在很小的压差下就能完全打开。
5、阀门为整体结构、简单紧凑,阀门关闭时冲击力注,水锤压力小,阀门帮命长,可靠性高。
结构形式
H76W型不锈钢对夹双瓣旋启式止回阀、H76H型碳钢对夹双瓣旋启式止回阀。

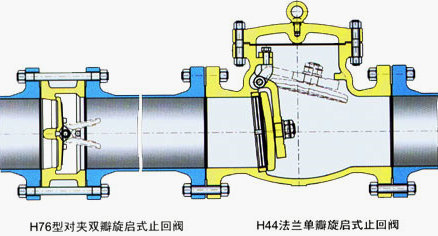

H76H双瓣旋启式对夹止回阀外形与H77H蝶形止回阀相似,蝶形止回阀为单瓣结构。
材料及主要参数
配管
法兰
公称
压力
常规产品型号
JB/T74~90
GB/T9112
~9124
HG50592
~20614
1.0MPa
H76H-10C
H76W-10P
H76W-10P8
H76W-10P3
H76W-10R
H76W-10R8
H76W-10R3
1.6MPa
H76H-16C
H76W-16P
H76W-16P
H76W-16P3
H76W-16R
H76W-16R8
H76W-16R3
2.5MPa
H76H-25
H76W-25P
H76W-25P8
H76W-25P3
H76W-25R
H76W-25R8
H76W-25R3
4.0MPa
H76H-40
H76W-40P
H76W-40P8
H76W-40P3
H76W-40R
H76W-40R8
H76W-40R3
6.3MPa
H76H-63
H76W-63P
H76W-63P8
H76W-63P3
H76W-63R
H76W-63R8
H76W-63R3
10.0MPa
H76H-100
H76W-100P
H76W-100P8
H76W-100P3
H76W-100R
H76W-100R8
H76W-100R3
13.0MPa
H76H-160
H76W-160P
H76W-160P8
H76W-160P3
H76W-160R
H76W-160R8
H76W-160R3
20.0MPa
H76H-200
H76W-200P
H76W-200P8
H76W-200P3
H76W-200R
H76W-200R8
H76W-200R3
25.0MPa
H76H-250
H76W-250P
H76W-250P8
H76W-250P3
H76W-250R
H76W-250R8
H76W-250R3
主要零
件材料
阀体
WCB
(A105)
ZG1Cr18
Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18
Ni12Mo2Ti
CF8M
(316)
CF3M
(316L)
阀擗
CF8
CF8
CF8
CF3
CF9M
CF8M
CF3M
目轴
2Cr13
1Cr18
Ni9Ti
0Cr18
Ni9
00Cr19
Ni10
ZG1Cr18
Ni12Mo2Ti
0Cr17
Ni12Mo2
00Cr17
Ni14Mo2
弹簧
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
00Cr19Ni10
00Cr17
Ni14Mo2
00Cr17
Ni14Mo2
00Cr17
Ni14Mo2
适用工况
适月
介质
水、蒸汽
、油品等
硝酸等腐蚀性介质
强氧化
性介质
醋酸等腐蚀性介质
屎素等腐
蚀性介质
适用温
度(℃)
-29~425
-196~540
-196~425
-196~540
-196~455
注:本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况,其他要求及其型号编制参见对夹止回阀型号编制方法。
流体力学性能
公称通径
阀门全开启时的流体阻力系数
常温下阀门全开启时的水流量系数
流体的流向

DN
DNS
Kv(m3/h)
CV(U.S)
CV(U.K)

开启压力近似值KPa

50
5
2.6
63
74
62
2
1

65
21/2
2.4
109
128
107
2
1

80
3
2.3
172
201
169
2
1

100
4
2.0
289
338
283
2
1

125
5
1.8
476
557
466
2
1

150
6
1.5
750
878
735
2
1

200
8
1.3
1432
1675
1403
2
1

250
10
1.2
1330
2726
2283
2
1

300
12
1.0
3676
4301
3602
2
1

350
14
0.9
5274
6171
5169
2
1

400
16
0.8
7306
8548
7160
3
1

450
18
0.8
9246
10818
9061
3
1

500
20
0.8
11415
13356
11187
3
1

600
24
0.7
17573
20560
17222
3
1

700
28
0.7
23919
27985
23441
4
1

750
30
0.7
27458
32126
26909
4
1

800
32
0.7
31241
36552
30316
4
1

900
36
0.7
39539
46261
38748
4
1

1000
40
0.7
48814
57112
47838
4
1

1050
42
0.7
53817
62966
52741
4
1

1200
48
0.7
70292
82242
68886
4
1

国标型号尺寸表
公称通径
PN1.0
PN1.6
PN2.5
PN4.0
PN6.4
PN10.0
L
D
L
D
L
D
L
D
L
D
L
D
DN50
60
109
60
109
60
109
60
109
60
115
60
122
DN65
67
129
67
129
67
129
67
129
67
140
67
147
DN80
73
144
73
144
73
144
73
144
76
150
73
157
DN100
73
164
73
164
73
170
73
170
79
177
79
183
DN125
86
194
86
194
86
197
86
197
105
213
105
220
DN150
98
220
98
220
98
227
98
227
136
250
136
260
DN200
127
275
127
275
127
287
127
293
165
313
165
324
DN250
146
330
146
332
146
343
146
355
213
364
213
394
DN300
181
380
181
387
181
403
184
450
229
424
229
458
DN350
184
440
184
447
184
460
222
478
-
-
-
-
DN400
191
492
191
498
191
518
232
549
-
-
-
-
DN450
203
542
203
558
203
568
-
-
-
-
-
-
DN500
219
597
219
620
219
624
-
-
-
-
-
-
DN600
222
698
222
734
222
734
-
-
-
-
-
-
美标型号尺寸表
公称通径
PN1.0
PN1.6
PN2.5
PN4.0
PN6.4
PN10.0
L
D
L
D
L
D
L
D
L
D
L
D
DN50
60
109
60
109
60
109
60
109
60
115
60
122
DN65
67
129
67
129
67
129
67
129
67
140
67
147
DN80
73
144
73
144
73
144
73
144
76
150
73
157
DN100
73
164
73
164
73
170
73
170
79
177
79
183
DN125
86
194
86
194
86
197
86
197
105
213
105
220
DN150
98
220
98
220
98
227
98
227
136
250
136
260
DN200
127
275
127
275
127
287
127
293
165
313
165
324
DN250
146
330
146
332
146
343
146
355
213
364
213
394
DN300
181
380
181
387
181
403
184
450
229
424
229
458
DN350
184
440
184
447
184
460
222
478
-
-
-
-
DN400
191
492
191
498
191
518
232
549
-
-
-
-
DN450
203
542
203
558
203
568
-
-
-
-
-
-
DN500
219
597
219
620
219
624
-
-
-
-
-
-
DN600
222
698
222
734
222
734
-
-
-
-
-
-
