名称: ZCH法兰零压启动电磁阀
类别: 不锈钢电磁阀
型号 ZCH法兰零压启动电磁阀
口径: DN15-100mm
压力 0-1.0MPa
材质: 不锈钢、铸钢、锻压黄铜
  产品详细介绍
ZCH法兰零压启动电磁阀
应用于发动机、柴油机、焊接切割、太阳能设备、酒店设备、清洗设备、电子秤、军工装备、机械制造行业。
公称通径:DN15-100mm
压力范围:0-1.0MPa
介质温度:-20- 130℃
阀体材料:不锈钢、铸钢、锻压黄铜
功能选项:防爆、常闭、常开、信号反馈

一、技术参数
操作方式
常闭
通电打开、断电关闭
常开
通电关闭、断电打开(型号后加“-K”表示)
参数↓型号→
ZCH-1·ZCH-2
介质温度
1型:≤60℃·2型:≤130℃
使用介质
1型
水、柴油、空气、煤气天然气等常温液体或气体
2型
热水、热油、热空气、焦炉煤气等中温液体或气体
通径(mm)
15
20
25
32
40
50
65
80
100
压力(Mpa)
0~1.0
功率
AC:18W、DC:28W
AC:35W、DC:60W
电压偏差
允许波动±10%
材料
阀体
锻压黄铜·铸钢·不锈钢
密封
丁晴像胶NBR·氟像胶FKM·特制:硅橡胶(食品级)PSI
环境温度
-20~60℃
连接方式
法兰
电气连接
接线盒电缆插座,防护等级IP65
使用电压
AC220V 50Hz/60Hz、DC24V·其余根据要求
特殊选配
BZCH防爆电磁阀
ZCH-X信号反馈
ZCH-S手动功能
防爆等级:ExmI/IIT4(浇封型)、dIIBT4
反馈电磁阀启闭状态及介质流动情况的开关信号
手动开启、关闭节省旁通
安装提示
优先采用线圈竖直向上,亦可根据需要安装
备注
常开阀完全打开或关闭,至少需要0.05Mpa的压差

二、产品特点
·分步直动膜片式
·零压启动,流量大,零泄漏
·应用广泛,价格实惠
·优良工艺,品质可靠

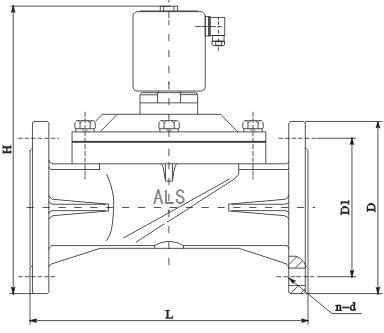

三、安装尺寸(mm)
通径(mm)DN
L
H
D
D1
n-d
15
106
140
96
67
4-φ14
20
119
150
103
77
4-φ14
25
123
160
110
85
4-φ14
32
140
200
135
100
4-φ18
40
173
221
150
110
4-φ18
50
205
235
165
122
4-φ18
65
240
260
185
145
4-φ18
80
310
365
200
160
8-φ18
100
350
385
220
180
8-φ18
备注:常开阀高度=H+20mm,其它尺寸相同。
说明:介质含有杂质,阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。
