ZCGL超高温电磁阀
应用于钢铁企业、锅炉、窑炉、干燥设备、生物制药、电厂、石油化工、电镀涂装及造纸印染等行业。
公称通径：DN15-300mm
压力范围：0-1.6MPa
介质温度：-20- 450℃
阀体材料：铸钢、不锈钢
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式 |
常闭 |
通电打开、断电关闭 |
|
常开 |
通电关闭、断电打开（型号后加“-K”表示） |
|
参数↓型号→ |
ZCGL |
|
介质温度 |
≤450℃ |
|
使用介质 |
过热蒸汽、热空气、高温导热油等超高温液体或气体 |
|
通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
连接尺寸(G) |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
|
|
压力（Mpa） |
0.04~1.6 |
0~1.6 |
|
功率 |
AC：40W、DC：45W |
|
电压偏差 |
允许波动±10% |
|
材 料 |
阀体 |
铸钢、不锈钢 |
|
密封 |
PPL、金属硬密封 |
|
环境温度 |
-40~80℃ |
|
连接方式 |
内螺纹、法兰 |
|
电气连接 |
接线盒电缆插座，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC24V·其余根据要求 |
|
特殊选配 |
BZCGL防爆电磁阀 |
ZCGL-F |
|
防爆等级:ExmI/IIT4(浇封型)、dIIBT4 |
法兰连接 |
|
安装提示 |
线圈竖直向上 |
|
备注 |
常开阀完全打开或关闭，至少需要0.1Mpa的压差 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·先导活塞式
·体积小，重量轻
·散热机构，设计紧凑
·活塞结构，经久耐磨
·特殊场合可持续长时间通电
·压力范围：1.6Mpa、2.5Mpa、4.0Mpa

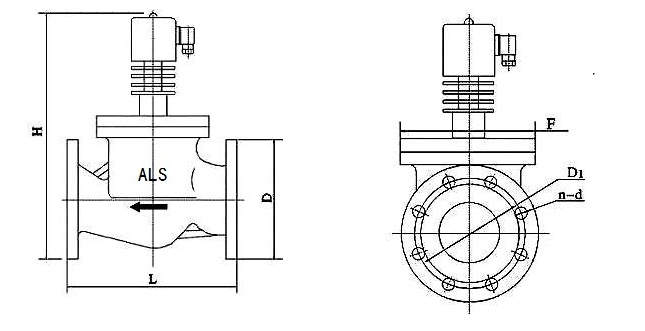

三、安装尺寸（mm）
|
通径（mm）DN |
内螺纹连接 |
法兰连接 |
|
内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
|
G |
L |
H |
L |
H |
D |
D1 |
F |
n-d |
|
15 |
1/2 |
92 |
215 |
115 |
240 |
95 |
65 |
|
4-φ14 |
|
20 |
3/4 |
92 |
215 |
115 |
250 |
104 |
75 |
|
4-φ14 |
|
25 |
1 |
110 |
220 |
125 |
250 |
115 |
85 |
|
4-φ14 |
|
32 |
1-1/4 |
120 |
235 |
150 |
265 |
140 |
100 |
|
4-φ18 |
|
40 |
1-1/2 |
140 |
245 |
160 |
290 |
150 |
110 |
|
4-φ18 |
|
50 |
2 |
160 |
265 |
190 |
310 |
156 |
125 |
|
4-φ18 |
|
65 |
|
|
|
240 |
300 |
185 |
145 |
160 |
4-φ18 |
|
80 |
|
|
|
310 |
390 |
200 |
160 |
185 |
4-φ18 |
|
100 |
|
|
|
350 |
410 |
220 |
180 |
205 |
4-φ18 |
|
125 |
|
|
|
400 |
480 |
250 |
210 |
265 |
8-φ18 |
|
150 |
|
|
|
480 |
515 |
285 |
240 |
310 |
8-φ18 |
|
200 |
|
|
|
600 |
570 |
340 |
295 |
340 |
12-φ22 |
|
250 |
|
|
|
680 |
640 |
405 |
355 |
410 |
12-φ26 |
|
300 |
|
|
|
750 |
695 |
460 |
410 |
460 |
12-φ26 |
备注：常开阀高度=H+20mm，其它尺寸相同。 说 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
