电动三通球阀
概述
ZDHLT型电动三通球阀是三通切换型调节阀。标准球芯有L型和T型三通两种，L型三通改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型三通可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
电动三通球阀采用ALS型、3810R型或HQ型回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。
特点
1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况
T型三通可使三路正交的管道互相连通，即起合流或合流作用，也可以使其中两条连通而切断另一条管道。
T型通口
L型三通只能连通相互正交的两条管道或切换方向，即起分配作用。
L型通口
主要零件材料及适用温度、介质
|
公称通径mm |
DN15-DN300 |
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀座密封 |
增强聚四氟乙烯 、对位聚苯 |
|
填料 |
聚四氟乙烯 、柔性石墨 |
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤450℃ |
应用规范
|
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
|
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
性能规范
|
试验压力
（MPa） |
公称压力（MPa） |
压力级（Class） |
JIS(MPa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
主要技术参数和性能指标
|
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
流量系数KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
3014 |
|
公称压力PN（MPa） |
1.6、2.5、4.0、6.4 |
|
球芯转角 |
0～90° |
|
球芯型式 |
L型或T型 |
|
流量特性 |
快开式或比例调节式 |
|
连接形式 |
法兰式、管螺纹式（G"） |
|
电动执行机构 |
型号 |
ALS系列、3810R系列、PSQ系列、HQ或QB型 |
|
电源电压 |
AC220V、AC380V、DC24V |
|
作用形式 |
开关型/调节型（隔爆型） |
|
调节型 |
信号范围 |
0～10mA、4～20mA 、1～5VDC |
|
开关型 |
电信号 |
AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号 |

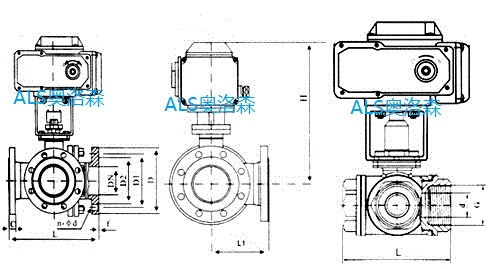

连接尺寸
法兰式（㎜）
|
主要尺寸 |
公称通径DN |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
|
L1 |
75 |
75 |
90 |
1OO |
1 O |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
管螺纹：L型（㎜）
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
|
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
|
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
|
11/4" |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
|
11/2" |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
|
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
管螺纹：T型（㎜）
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
|
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
|
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
|
11/4" |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
|
11/2" |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
