电动三片式球阀
概述
内螺纹连接球阀及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。
规格参数
|
公称通径 |
DN10~100mm |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5 MPa（定制） |
|
连接方式 |
内螺纹连接 |
对焊连接 |
|
零件
名称 |
阀体阀盖 |
WCB |
CF8（304） |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
|
球体、阀杆 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|
密封圈、填料 |
增强聚四氟乙烯、对位聚苯 |
|
适合
工况 |
适合介质 |
水、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
水、蒸汽、油品等 |
硝酸等腐蚀性介质 |
水、蒸汽、油品等 |
|
适合温度 |
—29℃~180℃（增强聚四氟乙烯）、—29℃~300℃（对位聚苯） |
|
|
|
|
|
|
|
|
|
|
技术性能参数
|
工作转角 |
0-90° |
|
流量特性 |
二位开关型：全开或全闭式，调节型：近似等百分比 |
|
泄漏量（Q） |
软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量 |
|
允许压差 |
≤公称压力 |
|
电动执
行机构 |
型 号 |
ALS系列、HQ型、3810R系列、PSQ系列、QT或QB型 |
|
电源电压 |
AC220V、AC380V、DC24V |
|
作用形式 |
开关型/调节型（隔爆型） |
|
调节型 |
输入信号 |
0～10mA、4～20mA 、1-5VDC |
|
输出信号 |
0～10mA、4～20mA 、1-5VDC |
|
基本误差 |
≤±2.5% |
|
回 差 |
≤±2.5% |
|
死 区 |
≤2% |
|
可调节比 |
250:1 |
|
开关型 |
电源电压 |
AC220V/AC380V/DC24V |
|
反馈信号 |
有源触点信号、无源触点信号 |

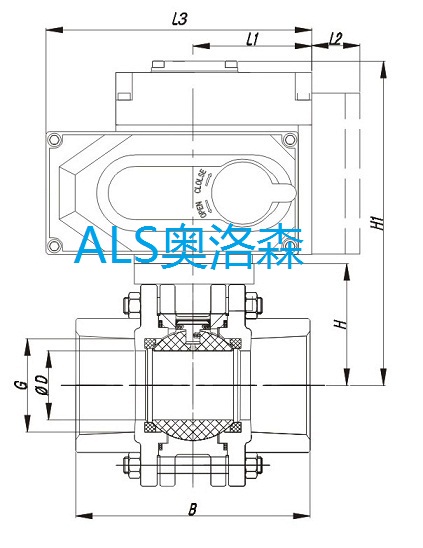

连接尺寸
|
G |
D |
B |
H1 |
H |
L1 |
L2 |
L3 |
执行机构选配 |
|
1/4″ |
11.2 |
60 |
148 |
42 |
50 |
40 |
123 |
ALS-003 |
|
3/8″ |
12.5 |
60 |
148 |
42 |
50 |
40 |
123 |
ALS-003 |
|
1/2″ |
15 |
72 |
148 |
42 |
50 |
40 |
123 |
ALS-003 |
|
3/4″ |
20 |
82 |
148 |
48.5 |
50 |
40 |
123 |
ALS-005 |
|
1″ |
25 |
90 |
164 |
58.5 |
50 |
40 |
123 |
ALS-005 |
|
1-1/4″ |
32 |
112 |
184 |
63 |
65 |
40 |
160 |
ALS-005 |
|
1-1/2″ |
38 |
120 |
195 |
71 |
65 |
40 |
160 |
ALS-008 |
|
2″ |
50 |
145 |
197.1 |
78 |
82 |
40 |
189 |
ALS-010 |
|
2-1/2″ |
65 |
185 |
222.5 |
100 |
82 |
40 |
189 |
ALS-010 |
|
3″ |
76 |
210 |
233 |
109 |
82 |
40 |
189 |
ALS-015 |
|
4″ |
100 |
268 |
241 |
140 |
116 |
40 |
266 |
ALS-020 |
