电动V型球阀

概述

电动V型球阀，配用ALS、HQ、3810系列执行机构，开关型只需输入单相电源即可控制运转、实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力大，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径、角型、三通连接外的大部分场合，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。

可选功能：开关型、调节型、防爆型

产品特点

1、结构简单、重量轻、材料成本低，比同样流通能力的直行程调节阀更经济。

2、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响。

3、阀座在其外径处衬有不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀 座的结构。

4、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内,保证控制的精确性。

5、当阀门关闭时，V型缺口与硬密封阀座之间产生楔形剪切作用，并既具有自洁功能可防止球芯卡死，特别适用于管线结垢冻结、含纤维质的流体、料浆类流体、高粘度流体，含聚合物、颗粒物、结晶体等流体控制场合。

公称通径DN(mm)		25-400
公称压力PN(MPa)		1.6-6.4
公称压力 PS(MPa)	强度试验	2.4-9.6
	密封试验	1.76-7.0
材料/代号		C	P	R
主要 零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	球杆	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不锈钢、硬质合金
	填料	聚四氟乙烯、柔性石墨
适用 工况	适用介质	水，蒸汽，油品	硝酸类	醋酸类
	适用温度	-28-400℃	-28-500℃
	连接形式	对夹式、法兰式、法兰按JB79-59标准

公称压力PN（MPa）		1.6 2.5 4.0 6.4
工作转角		0-90°
流量特性		二位开关型：全开或全闭式，调节型：近似等百分比
泄漏量（Q）		软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量
允许压差		≤公称压力
电动执 行机构	型 号	ALS系列、HQ型、3810R系列、PSQ系列、QT或QB型
	电源电压	AC220V、AC380V、DC24V
	作用形式	开关型/调节型（隔爆型）
调节型	输入信号	0～10mA、4～20mA 、1-5VDC
	输出信号	0～10mA、4～20mA 、1-5VDC
	基本误差	≤±2.5%
	回 差	≤±2.5%
	死 区	≤2%
	可调节比	250:1
开关型	电源电压	AC220V/AC380V/DC24V
	反馈信号	有源触点信号、无源触点信号

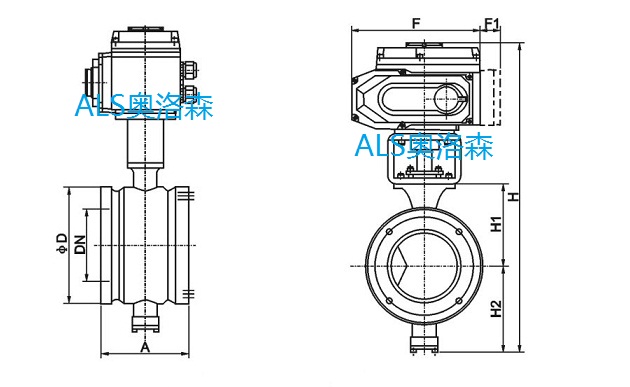

连接尺寸
