电动三偏心蝶阀
概述
ZDWH电动三偏心蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由回转型角行程电子式电动执行器和蝶形阀组成，属旋转高性能型调节或开关阀类，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、液体、蒸汽、混浊液体、浓浆液或灰粉、悬浮颗粒类等介质。
特点
电动三偏心蝶阀操作力矩小，是所有阀类中操作力矩较小的一种，是自动化控制系统中仪表的执行单元，以AC220V、AC380V或DC24V电源电压作动力，输入开关量或接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0~90°，就能完成启闭动作或调节动作。全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。调节范围大，通过输入电流信号或电压信号，将此转变成与输入信号相对应的位移，改变阀板的旋转角度（0-90°任意角度），因此一定的输入信号对应一定的转角，实现比例动作，故有较好的调节控制流量等参数性能。

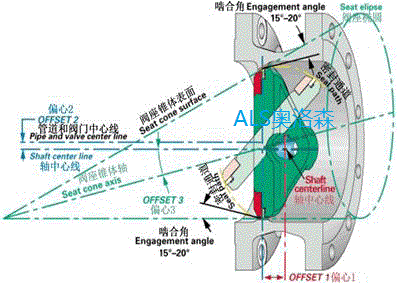

三偏心多层次密封结构
三偏心多层次密封结构，采用软硬多叠层式金属圈，将多叠层密封圈固定在蝶板上，使其不发生弯曲和移动，并有效避开了介质对叠层密封圈的直接冲刷，从而提高了蝶阀的使用寿命。并具有金属硬密封和弹性密封的双重优点，无论在高温或低温情况下，均具有优良的密封性能。采用三维偏芯结构设计，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能。
主要技术参数和性能指标
|
公称通径DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
公称压力PN（MPa） |
0.6、1.0、1.6、2.5、4.0 |
|
流量特性 |
近似等百分比、直线特性、 |
|
阀板转角（度） |
0°～至90°（可调） |
|
允许泄漏量等级 |
软密封：零泄露 硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，金属密封≤额定CV×0.065% |
|
执行器型号 |
ALS、HQ、 3810R、PSQ或QB型 |
|
作用形式 |
开关型、智能调节型、（隔爆型） |
|
电源电压 |
AC220V 50Hz或AC380V 50Hz |
|
调节型 |
输入信号 |
DC4～20mA DC0～10mA 1-5V DC |
|
输出信号 |
DC4～20mA DC0～10mA 1-5V DC |
|
基本误差 |
≤±2.5% |
|
回 差 |
≤±2.5% |
|
死 区 |
≤1% |
|
可调节比 |
250:1 |
|
开关型 |
电源电压 |
AC220V/AC380V/AC110V/DC24V |
|
反馈信号 |
有源触点信号、无源触信号 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要零件材料及适用温度、介质
|
公称通径mm |
DN50-DN1200 |
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀板 |
WCB或2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀座密封 |
增强聚四氟乙烯 、不锈钢、硬质合金钢密封 |
|
阀板密封 |
增强聚四氟乙烯 、各种橡胶、不锈钢 |
|
填料 |
聚四氟乙烯 、柔性石墨 |
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃ |
应用规范
|
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12238-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
MSS-SP-68 |
ANSI B16.5 |
ISO5752-13 |
ZJB16006-90 |
|
JIS B2024 |
JIS B2212~2215 |
JIS B2002 |
JIS B2003 |

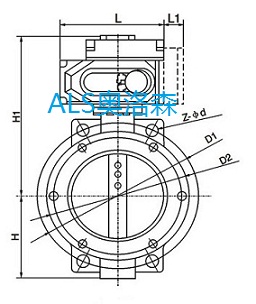

主要连接尺寸（单位：mm）
|
公称通径 |
外形尺寸（参考值） |
连接尺寸 |
执行器机构选配 |
|
PN1.0MPa |
PN1.6MPa |
|
毫米 |
英寸 |
L |
H1 |
H |
D2 |
D1 |
Z-Φd |
D2 |
D1 |
Z-Φd |
|
50 |
2 |
161 |
215 |
85 |
82 |
125 |
4-18 |
82 |
125 |
4-18 |
ALS-008 |
HQ-008 |
|
65 |
21/2 |
188 |
280 |
90 |
95 |
145 |
4-18 |
95 |
145 |
4-18 |
ALS-010 |
HQ-010 |
|
80 |
3 |
188 |
285 |
100 |
108 |
160 |
4-18 |
108 |
160 |
4-18 |
ALS-015 |
HQ-015 |
|
100 |
4 |
268 |
310 |
120 |
125 |
180 |
4-18 |
125 |
180 |
4-18 |
ALS-020 |
HQ-020 |
|
125 |
5 |
268 |
310 |
130 |
138 |
210 |
4-18 |
138 |
210 |
4-18 |
ALS-030 |
HQ-030 |
|
150 |
6 |
268 |
315 |
160 |
198 |
240 |
4-22 |
198 |
240 |
4-22 |
ALS-040 |
HQ-050 |
|
200 |
8 |
268 |
380 |
210 |
236 |
295 |
4-22 |
236 |
295 |
4-22 |
ALS-060 |
HQ-060 |
|
250 |
10 |
268 |
460 |
250 |
276 |
350 |
4-22 |
276 |
350 |
4-26 |
ALS-080 |
HQ-080 |
|
300 |
12 |
268 |
475 |
250 |
300 |
400 |
4-22 |
308 |
410 |
4-26 |
ALS-100 |
HQ-100 |
|
350 |
14 |
268 |
510 |
320 |
332 |
460 |
4-22 |
340 |
470 |
4-26 |
ALS-200 |
HQ-200 |
|
400 |
16 |
268 |
550 |
350 |
366 |
515 |
4-26 |
374 |
525 |
4-30 |
ALS-300 |
HQ-300 |
|
450 |
18 |
268 |
590 |
380 |
366 |
565 |
4-26 |
384 |
585 |
4-30 |
ALS-400 |
HQ-400 |
|
