ANSI标准气动球阀
产品概述
ANSI标准气动球阀是一种（球体）绕垂直于通道轴旋转90°的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和O型阀结构组成，配用附件电磁阀、空气过滤减压器、限位开关（阀位回讯器）或电-气阀门定位器，实现对工艺管路中流体介质的自动调节控制或二位切断控制
产品特点
1．气动球阀流体阻力小，启闭迅速方便，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能快速完成启闭动作或调节动作。球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元。
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变球芯的旋转角度，可实现比例调节动作。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有很强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
技术性能参数
|
公称通径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公称通径（in） |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-3/4 |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
流量系数（KV） |
|
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
|
压力级（Class） |
150、300、600、900 |
|
工作转角 |
0-90°（±3°可调） |
|
泄漏量（Q） |
软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量 |
|
气动执
行机构 |
型 号 |
DA、GT、GTE系列；AW、AWS系列；ZSQ系列 |
|
气源压力 |
0.3～0.7MPa（净化压缩空气） |
|
作用形式 |
双作用/单作用(弹簧复位式) |
|
控制型式 |
切断型/调节型 |
|
流量特性 |
调节型:近似等百分比；二位切断型：快开性 |
|
调节型 |
输入信号 |
电信号：0～10mA、4～10mA 气信号：20～100kPa |
|
基本误差 |
带定位器≤±2.5% |
|
回 差 |
带定位器≤±2.5% |
|
切断型 |
回信电压 |
AC220V/DC24V |
|
切断时间 |
≤1.5S |
≤2S |
≤3S |
≤5S |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
产品结构
|
产品名称 |
气动球阀 |
|
作用形式 |
开关型 调节型 |
|
连接形式 |
法兰式 对夹式 管螺纹式 |
|
结构形式 |
O型浮动球式 |
O型固定球式 |
|
阀座密封形式 |
软质密封 |
硬质合金密封 |
软质密封 |
硬质合金密封 |
|
|
|
|
|

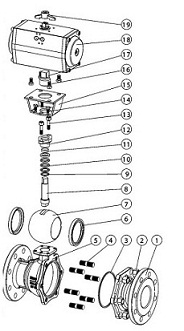

球阀主要零件材料
|
序号
No |
零件名称 |
材质 |
|
C |
P |
R |
|
1 |
右阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3 |
垫片 |
PTFE |
PTFE |
PTFE |
|
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
阀座 |
PTFE |
PTFE |
PTFE |
|
7 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
lCr18Ni12Mo2Ti |
|
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
lCr18Ni12Mo2Ti |
|
9 |
垫片 |
PTFE |
PTFE |
PTFE |
|
10 |
填料 |
PTFE |
PTFE |
PTFE |
|
11 |
衬套 |
PTFE |
PTFE |
PTFE |
|
12 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
连接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
气动装置 |
|
|
|
|
19 |
位置指示器 |
|
|
|
GT、DA型气动执行器主要零件材料
|
缸体 |
端盖 |
活塞、齿条 |
O型密封圈 |
轴承垫圈、导环 |
|
铝合金表面阳极化处理 |
铝合金表面喷塑处理 |
铝合金 |
丁睛橡胶=NBR70 |
塑料 |
|
工作环境温度：-20~+90℃，适用介质：压缩空气、氮气等干净、清洁不含腐蚀性气体。 |
球阀应用规范
|
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
ANSI API6D |
ANSI B16.5 |
ANSI B16.10 |
API6D API598 |
|
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
气动执行器应用规范
|
执行器与阀门连接 |
四个或八个螺栓孔符合DIN/ISO5211标准，轴装配孔符合DIN3337标准 |
|
执行器与控制阀及附件连接 |
符合VDI/VDE3845标准或NAMUR标准 |
附件的选用 （根据不同控制和要求可选择下列附件）：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气阀门定位器、气动阀门定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件、保位阀。
手动机构：手操机构
流量特性示意图
流量特性表
|
规格in↓开度 → |
不同开度下KV值 |
|
10 ° |
20 ° |
30 ° |
40 ° |
50 ° |
60 ° |
70 ° |
8 0 ° |
90 ° |
|
2 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
3 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
4 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
|
6 |
20 |
40 |
8/0 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
8 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
10 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
|
12 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |

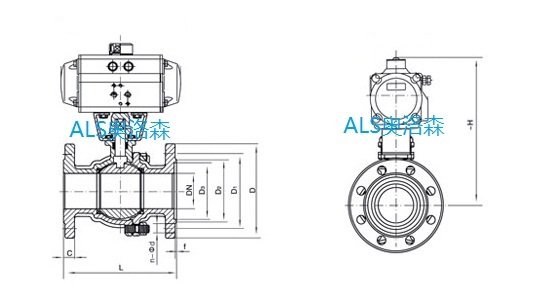

主要外形及连接法兰尺寸
|
通径
in |
外形及连接法兰尺寸（mm） |
|
Class150 |
Class300 |
Class600 |
|
L |
H |
D |
D1 |
C |
n-Фd |
L |
H |
D |
D1 |
C |
n-Фd |
L |
H |
D |
D1 |
C |
n-Фd |
|
1/2 |
108 |
185/191 |
89 |
60.3 |
12 |
4-15 |
140 |
185/191 |
95 |
65.7 |
14.5 |
4-15 |
165 |
185/191 |
95 |
65.7 |
14.5 |
4-15 |
|
3/4 |
117 |
191/197 |
98 |
69.8 |
12 |
4-15 |
152 |
191/197 |
117 |
82.5 |
15.8 |
4-19 |
190 |
197/225 |
117 |
82.5 |
15.8 |
4-19 |
|
1 |
127 |
193/227 |
108 |
79.5 |
12 |
4-15 |
165 |
193/227 |
124 |
88.9 |
17.6 |
4-19 |
216 |
199/227 |
124 |
88.9 |
17.6 |
4-19 |
|
1-1/4 |
140 |
212/240 |
117 |
88.9 |
13 |
4-15 |
178 |
212/250 |
133 |
98.4 |
19.1 |
4-19 |
229 |
240/266 |
133 |
98.4 |
20.6 |
4-19 |
|
1-3/4 |
165 |
217/255 |
127 |
98.4 |
14.5 |
4-15 |
190 |
245/255 |
156 |
114.3 |
20.6 |
4-19 |
241 |
255/271 |
156 |
114.3 |
22.3 |
4-19 |
|
2 |
178 |
260/286 |
152 |
120.6 |
15.8 |
4-19 |
216 |
270/286 |
165 |
127 |
22.3 |
8-19 |
292 |
286/307 |
165 |
127 |
25.4 |
8-19 |
|
2-1/2 |
190 |
293/309 |
178 |
139.7 |
17.6 |
4-19 |
241 |
309/330 |
190 |
149.2 |
25.4 |
8-22 |
330 |
330/335 |
190 |
149.2 |
28.6 |
8-22 |
|
3 |
203 |
323/349 |
190 |
152.4 |
19.1 |
4-19 |
283 |
344/349 |
210 |
168.3 |
28.6 |
8-22 |
356 |
349/383 |
210 |
168.3 |
31.8 |
8-22 |
|
4 |
229 |
382/438 |
229 |
190.5 |
23.9 |
4-19 |
305 |
421/438 |
254 |
200 |
31.8 |
8-22 |
406 |
421/487 |
254 |
200 |
35 |
8-26 |
|
5 |
356 |
468/534 |
254 |
216 |
23.9 |
8-22 |
381 |
485/534 |
279 |
234.9 |
35 |
8-22 |
457 |
485/557 |
279 |
234.9 |
38.2 |
8-26 |
|
6 |
394 |
510/582 |
279 |
241.3 |
25.4 |
8-22 |
403 |
559/582 |
318 |
269.9 |
36.6 |
12-22 |
495 |
582/629 |
318 |
269.9 |
41.3 |
12-26 |
|
8 |
457 |
655/702 |
343 |
298.3 |
28.6 |
8-22 |
502 |
655/702 |
381 |
330.2 |
41.3 |
12-25 |
597 |
702/750 |
381 |
330.2 |
47.6 |
12-29 |
