气动衬氟球阀

概述

ZDHOF46气动衬氟球阀是采用氟塑料作为内衬，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送,在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供较大的流量，并可用于扫线清洗或隔离输送的管道。

气动衬氟球阀广泛适用于各种不同类型工业管道中液体和气体的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

技术参数

设计标准：GB12237-89 SNV 企标
结构长度：GB12221-89 JB1686
法兰标准：JB/T79 GB9113 HG20592 ANSI B16.5
公称压力：1.0、1.6、2.5MPa 150Lb
检验试验：JB/T9092-99，电火花检测
驱动方式：手动、蜗轮、气动、电动。

附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

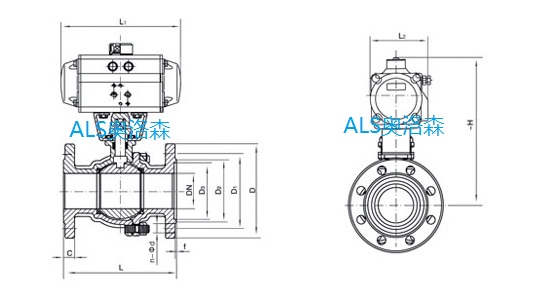

主要外形尺寸与连接尺寸( mm )：
