Z641气动闸阀
概述
气动闸阀以净化压缩空气作工作压力，推动活塞，带动闸板作垂直于流体的位移，实现开启开关闭阀门的目的。气动带手动楔式闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。
附件的选用
电磁阀、手动机构、限位开关回讯器、气源处理三联件。
双层气缸和缓冲机构的工作原理，按闸板工作的四个阶段分述如下：
1、闸阀开启前阶段：上层气缸的活塞（以下简称上活塞）和下层气缸的活塞（以下简称下活塞）同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的最大静磨擦力，带动闸板上升。压缩空气由上气缸的下气室，经由设置在隔板的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另一特定通道。畅通无阻的排出气缸体外。
2、闸阀开启的后阶段：在闸板稍稍开启以后，下活塞就运行到了上死点，闸板在上活塞的带动下，继续提升，直至到了全开位置。
3、闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。
4、闸板关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，进至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使阀板楔得过紧，同时，还保护了密封面，免受猛烈冲击而损坏。
灵活可靠的气动-手动转换机构,装气缸盖上部的气动-手动转换机构，在闸阀开启的关闭过程的任何位置上，都可十分方便的转动操作手柄，直接地进行由气动至手动或由手动至气动的操作方式的转换，转换操作手柄采用定位销式自锁设计，手柄定位后，可靠镇定。由电磁阀及其控制电路或供风系统发生故障时，不需其他辅助工具，即可迅速转换成手动操作状态，保证线路正常运行，避免事故发生。在新建工程的自控制系统未完成之前，本系列闸阀可以可靠地作为手动闸阀使用，动作时灵活轻快。
技术规范
|
设计依据 |
GB标准 |
ANSI标准 |
|
设计标准 |
GB/12237 |
ANSIB16.34 |
|
结构长度 |
法兰连接 |
GB/12221 |
ANSIB16.10 |
|
连接法兰尺寸 |
GB/9113、IB/T79 |
ANSIB16.5 |
|
试验和检验 |
IB/T9002 |
API598 |
|
|
|
|
性能规范
阀体性能
|
型号 |
公称压力PN(MPa) |
阀体试验压力
PN(MPa) |
工作温度（℃） |
|
120 |
200 |
225 |
250 |
300 |
350 |
400 |
425 |
|
强度试验 |
密封试验 |
工作压力P(MPa) |
|
Z641H-16 |
1.6 |
2.4 |
1.6 |
- |
1.6 |
- |
1.5 |
1.3 |
1.2 |
1.0 |
0.9 |
|
Z641H-25 |
2.5 |
3.8 |
2.5 |
- |
2.5 |
- |
2.3 |
2.0 |
1.8 |
1.6 |
1.4 |
|
Z641H-40 |
4.0 |
6.0 |
4.0 |
- |
4.0 |
- |
3.6 |
3.2 |
2.8 |
2.6 |
2.2 |
|
Z641H-64 |
6.4 |
9.6 |
6.4 |
- |
6.4 |
- |
5.7 |
5.2 |
4.6 |
3.8 |
3.6 |
气缸性能
|
型号 |
公称压力
PN(MPa) |
气缸密封试验压力
PN(MPa) |
气缸工作压力
PN(MPa) |
|
Z641H-16
Z641H-25
Z641H-40
Z641H-64 |
0.6 |
0.6 |
0.4～0.6 |

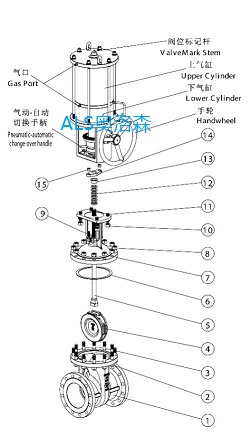

主要零件材质
|
序号 |
零件名称 |
材质 |
|
C |
P |
R |
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
螺帽 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
闸板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
5 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
|
7 |
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
8 |
螺帽 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
|
9 |
吊环螺栓 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
|
10 |
螺帽 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
|
11 |
螺栓 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
|
12 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
13 |
填料压套 |
WCB |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
|
14 |
填料压板 |
WCB |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
|
15 |
螺帽 |
35 |
1Cr18Ni9T |
1Cr18Ni12Mo2Ti |
耗气量
[净化压缩空气压力：0.4MPa(表)] 闸阀的气缸单程耗气量(以压缩空气体积计算)
|
气缸直径D(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
耗气量(m3) |
0.0023 |
0.0029 |
0.0033 |
0.0084 |
0.0169 |
0.0198 |
0.0320 |
0.0636 |
0.0707 |

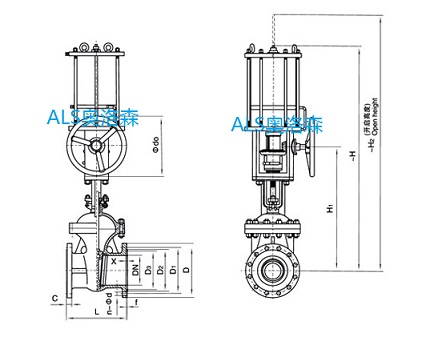

主要外形连接尺寸(mm)
|
公称通径DN |
外形尺寸 |
连接尺寸 |
|
L |
H |
H1 |
H2 |
￠d0 |
D |
D1 |
D2 |
C |
f |
n-φd |
|
50 |
250 |
790 |
420 |
840 |
180 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
80 |
280 |
910 |
460 |
990 |
200 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
|
100 |
300 |
1050 |
560 |
1150 |
250 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
|
150 |
350 |
1240 |
660 |
1390 |
320 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
|
200 |
400 |
1520 |
810 |
1720 |
400 |
340 |
295 |
266 |
24 |
3 |
12-φ22 |
|
250 |
450 |
1700 |
930 |
1950 |
400 |
405 |
355 |
319 |
26 |
3 |
12-φ26 |
|
300 |
500 |
1930 |
1090 |
2230 |
450 |
460 |
410 |
370 |
28 |
4 |
12-φ26 |
|
350 |
550 |
2160 |
1230 |
2510 |
450 |
520 |
470 |
429 |
30 |
4 |
16-φ26 |
|
400 |
600 |
2330 |
1360 |
2730 |
500 |
580 |
525 |
480 |
32 |
4 |
16-φ30 |
|
450 |
650 |
2540 |
1510 |
2990 |
500 |
640 |
585 |
548 |
34 |
4 |
20-φ30 |
|
500 |
700 |
2750 |
1660 |
3250 |
550 |
715 |
650 |
609 |
36 |
4 |
20-φ33 |
|
600 |
800 |
3080 |
1910 |
3680 |
550 |
840 |
770 |
720 |
38 |
5 |
20-φ36 |
|
700 |
900 |
3570 |
2200 |
4270 |
600 |
910 |
840 |
794 |
40 |
5 |
24-φ36 |
|
800 |
1000 |
|
|
|
|
1025 |
950 |
901 |
42 |
5 |
24-φ39 |
|
