气动通风蝶阀
概述
气动通风蝶阀采用与阀体相同材料加工成密封圈，采用气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度.
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
主要技术参数
|
公称通径 |
DN |
50～2000 |
|
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1.5%泄漏量 |
|
适用介质 |
煤气、含尘气体、烟道气等 |
主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
阀座密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
蝶阀密封材料选用和适用温度
|
材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钒钢 |
|
代号 |
WCB |
LCB |
WC6或WC9 |
C5或以C12 |
铬Cr-18型type304、316 |
12CrMoV |
|
耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐最低温度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
适用工作温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |

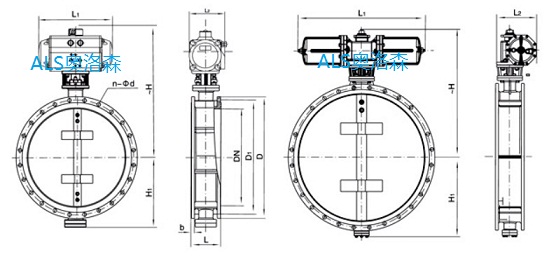

D641W-0.25/0.5/0.6 C.P.R系列连接尺寸
|
公称通径DN |
结构长度
(标准值) |
外型尺寸(参考值) |
连接尺寸(标准值) |
参考
重量 |
|
0.05MPa和0.25MPa |
0.6MPa |
|
毫米 |
英寸 |
L |
H1 |
H |
L2 |
L1 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
70 |
286 |
125 |
193 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
14 |
|
65 |
21/2 |
112 |
80 |
306 |
125 |
193 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
15 |
|
80 |
3 |
114 |
95 |
334 |
125 |
193 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
17 |
|
100 |
4 |
127 |
105 |
354 |
125 |
193 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
20 |
|
125 |
5 |
140 |
120 |
384 |
125 |
193 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
25 |
|
150 |
6 |
140 |
132 |
409 |
125 |
193 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
29 |
|
200 |
8 |
152 |
160 |
593 |
165 |
183 |
320 |
280 |
254 |
8-18 |
320 |
280 |
254 |
8-18 |
47 |
|
250 |
10 |
165 |
187 |
650 |
165 |
283 |
375 |
335 |
309 |
12-18 |
375 |
335 |
309 |
12-18 |
67 |
|
300 |
12 |
178 |
220 |
715 |
165 |
283 |
440 |
395 |
363 |
12-22 |
440 |
395 |
363 |
12-22 |
78 |
|
350 |
14 |
190 |
245 |
814 |
175 |
334 |
490 |
445 |
413 |
12-22 |
490 |
445 |
413 |
12-22 |
96 |
|
400 |
16 |
216 |
270 |
863 |
175 |
334 |
540 |
495 |
463 |
16-22 |
540 |
495 |
463 |
16-22 |
130 |
|
450 |
18 |
222 |
297 |
918 |
175 |
334 |
595 |
550 |
518 |
16-22 |
595 |
550 |
518 |
16-22 |
142 |
|
500 |
20 |
229 |
322 |
1016 |
210 |
425 |
645 |
600 |
568 |
20-22 |
645 |
600 |
568 |
20-22 |
191 | |
