名称: 气动法兰式三偏心蝶阀
类别: 无分类
型号 ZSWH
口径: DN40~2000mm
压力 0.6~4.0MPa
材质: WCB 304 316 316L
  产品详细介绍
气动法兰式三偏心蝶阀
概述
气动法兰式三偏心蝶阀是一种(阀板)绕垂直于通道的固定轴旋转的阀门,其由活塞式双作用或单作用(弹簧复位式)气动执行器和蝶形阀组成,属旋转高性能型调节或切断阀类,配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关(阀位回讯器),可实现对工艺管路中流体介质的比例调节和或二位切断控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质
特点
1.气动蝶阀操作力矩小,是所有阀类中操作力矩最小的一种,启闭迅速,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动阀板0~90°,就能快速的完成启闭动作,结构简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。
2.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数。
3.采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。
4.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
多层次密封结构特点
多层次密封结构,采用软硬多叠层式金属圈,将多叠层密封圈固定在蝶板上,使其不发生弯曲和移动,并有效避开了介质对叠层密封圈的直接冲刷,从而提高了蝶阀的使用寿命。并具有金属硬密封和弹性密封的双重优点,无论在高温或低温情况下,均具有优良的密封性能。采用三维偏芯结构设计,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能。
附件的选用 (根据不同控制和要求可选择下列附件):
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:手操机构
产品应用规范
蝶阀
设计制造标准
法兰尺寸标准
结构长度标准
检验试验标准
GB/T12238-89
JB/T79-94 HG20592
GB12221-89
GB/T13927-89 JB/T9092-99
MSS-SP-68
ANSI B16.5
ISO5752-13
ZJB16006-90
JIS B2024
JIS B2212~2215
JIS B2002
JIS B2003
气动执行器
执行器与阀门连接
四个或八个螺栓孔符合DIN/ISO5211标准,轴装配孔符合DIN3337标准
执行器与控制阀及附件连接
符合VDI/VDE3845标准或NAMUR标准

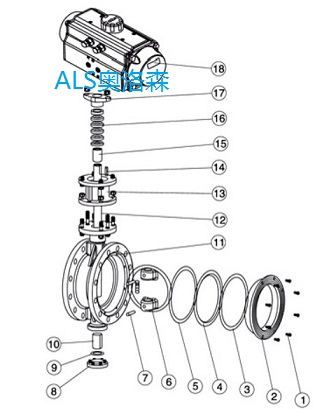

主要零件材质表

序号
零件名称
材质
C
P
R
1
内六角螺丝
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
2
阀盖
WCB
1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
3
垫片
不锈钢+柔性石墨
不锈钢+柔性石墨
不锈钢+柔性石墨
4
阀座
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
5
垫片
不锈钢+柔性石墨
不锈钢+柔性石墨
不锈钢+柔性石墨
6
蝶板
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
7
圆柱销
45
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
8
下盖
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
9
垫片
不锈钢+柔性石墨
不锈钢+柔性石墨
不锈钢+柔性石墨
10
衬套
PTFE+不锈钢
PTFE+不锈钢
PTFE+不锈钢
11
阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
12
阀杆
1Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
13
支架
WCB
WCB
WCB
14
45
45
45
15
衬套
PTFE+不锈钢
PTFE+不锈钢
PTFE+不锈钢
16
填料
柔性石墨
柔性石墨
柔性石墨
17
压盖
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
18
气动执行器
19
位置指示器
塑料
塑料
塑料

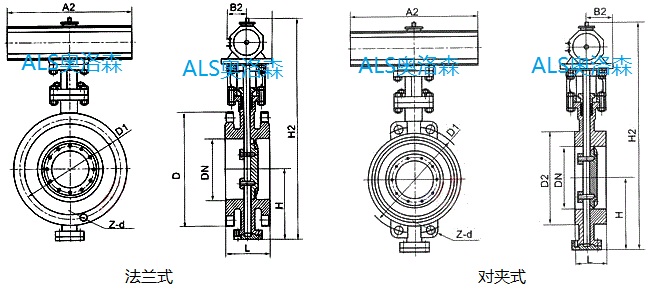

外形及连接尺寸(mm)
通径DN
对夹式
法兰式
H
对夹式
法兰式
PN1.0MPa
PN1.6MPa
PN2.5MPa
L
L
H2
A2
B2
H2
A2
B2
D
D1
Z-d
D
D1
Z-d
D
D1
Z-d
50
43
108
112
625
245
72
625
245
72
165
125
4-18
165
125
4-18
165
125
4-18
65
46
112
115
625
245
72
625
245
72
185
145
4-18
185
145
4-18
185
145
8-18
80
49
114
120
645
245
72
645
245
72
200
160
8-18
200
160
8-18
200
160
8-18
100
56
127
138
675
355
92
675
355
92
220
180
8-18
220
180
8-18
235
190
8-22
125
64
140
164
715
355
92
715
355
92
250
210
8-18
250
210
8-18
270
220
8-26
150
70
140
175
800
355
92
800
355
92
285
240
8-22
285
240
8-22
300
250
8-26
200
71
152
215
850
250
170
850
250
170
340
295
8-22
340
295
12-22
360
310
12-26
250
76
165
243
925
250
170
925
250
170
395
350
12-22
405
355
12-26
425
370
12-30
300
83
178
285
1035
450
220
1035
450
220
445
400
12-22
460
410
12-26
485
430
16-30
350
92
190
320
1070
450
220
1070
450
220
505
460
16-22
520
470
16-26
555
490
16-33
400
102
216
350
1190
450
220
1190
450
220
565
515
16-26
580
525
16-30
620
550
16-36
450
114
222
350
1250
650
280
1250
650
280
615
565
20-26
640
585
20-30
670
600
20-36
500
127
229
380
1290
650
280
1290
650
280
670
620
20-26
715
650
20-33
730
660
20-36
600
154
267
435
1455
850
380
1455
850
380
780
725
20-30
840
770
20-36
845
770
20-39
700
165
292
480
1585
850
380
1585
850
380
895
840
24-30
910
840
24-36
960
875
24-42
800
190
318
530
1700
1250
380
1700
1250
380
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
203
330
595
1965
1250
380
1965
1250
380
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
216
410
650
2015
1250
380
2015
1250
380
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
